化工廠地坪防腐

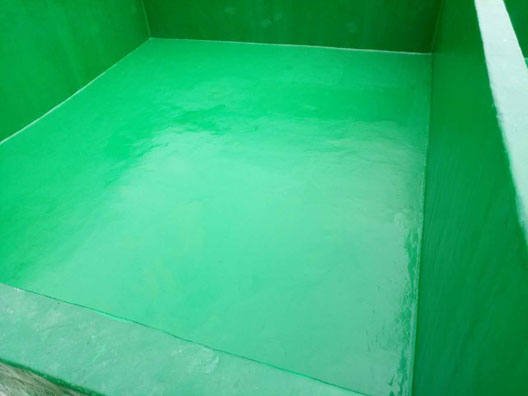

玻璃鋼防腐結(jié)構(gòu)形式

1、玻璃鋼防腐基材
主要指表面需要防腐的材料，基材的質(zhì)量狀況和材質(zhì)決定防腐粘接材料的選型和玻璃鋼防腐的質(zhì)量。
2、過渡粘接層
主要用于玻璃鋼與基材的粘接，保證玻璃鋼與基材之間的剪切強(qiáng)度，混凝土和鋼材表面常用材料有環(huán)氧樹脂、乙烯基樹脂等。
3、樹脂砂漿層
主要用于修補(bǔ)基材表面缺陷和提高玻璃鋼防腐層的抗外載荷變形能力，樹脂砂漿主要由樹脂和填充材料組成，常用填充材料有石英粉、瓷粉、滑石粉、氣相二氧化硅、玻璃空心微珠等。
4、玻璃鋼增強(qiáng)層
主要用于玻璃鋼防腐層的增強(qiáng)和防滲漏的作用，提高玻璃鋼防腐層的力學(xué)性能，保證滿足現(xiàn)場工況應(yīng)力、應(yīng)變要求。同時(shí)加強(qiáng)玻璃鋼防腐層的防滲漏性能。
5、外保護(hù)層
主要用于抵抗外界環(huán)境及介質(zhì)作用，通常由防滲層、富樹脂層組成。起到防腐蝕、防滲漏作用。

玻璃鋼防腐主要特點(diǎn)

玻璃鋼防腐施工方法

1、原材料準(zhǔn)備
       根據(jù)儲存介質(zhì)種類、介質(zhì)溫度選擇合適的原材料，結(jié)合需要玻璃鋼防腐的構(gòu)筑物的尺寸裁剪所需要的增強(qiáng)材料，準(zhǔn)備所需的各種施工設(shè)備及器具、防護(hù)設(shè)備通風(fēng)設(shè)施等。
2、基材表面處理
       結(jié)合基材的類型選擇不同的處理工藝，對于金屬基材應(yīng)除油、脫脂、除銹、除塵、鈍化或磷化處理，除去表面的突起、毛刺等，修補(bǔ)表面缺陷，保證表面平整，同時(shí)保證一定的粗糙度。對于混凝土基材應(yīng)用砂漿抹面收平，表面應(yīng)無蜂窩麻面、起灰、起砂等現(xiàn)象，達(dá)到養(yǎng)護(hù)強(qiáng)度后，應(yīng)進(jìn)行水壓防滲防漏試驗(yàn)，試驗(yàn)合格后，除去表面的粉塵，修補(bǔ)表面的缺陷，水泥應(yīng)采用500#硅酸鹽水泥，對于堿性較高的新混凝土，應(yīng)用15~20%的硫酸鋅或氯化鋅涂刷2~4次，每隔12~24小時(shí)涂刷一次，最后用清水清洗殘留物，半年以上不必脫堿處理；對于舊混凝土應(yīng)清除腐蝕疏松混凝土，反復(fù)用清水沖洗未疏松或尚牢固混凝土，自然干燥12~24小時(shí)，用新混凝土修補(bǔ)損壞部位，保證表面應(yīng)無蜂窩麻面、起灰、起砂等現(xiàn)象，達(dá)到養(yǎng)護(hù)強(qiáng)度后，用砂紙或鏟刀除去管體表面浮砂、垃圾、塵土，打磨使混凝土表面保持一定的粗糙度，可供制作玻璃鋼防腐；如果混凝土表面含水量大于6%時(shí)，應(yīng)在50~60℃下烘干三天，保證混凝土表面含水量小于6%。
3、過渡粘接層制作
       基材準(zhǔn)備好后，在基材表面涂刷過渡粘接材料，用于玻璃鋼與基材粘接。通常采用環(huán)氧樹脂作為過渡粘接層，底涂根據(jù)要求可以為2~4次，底涂樹脂膠液要控制好粘度，膠液用量控制在200~250g/m2；對于混凝土或木質(zhì)疏松材料，第一層底涂固化時(shí)間適當(dāng)延長，讓膠液盡可能滲入基材中，提高粘接面強(qiáng)度；底涂要求固化24小時(shí)以上才能進(jìn)行下一步操作，氣溫較低情況下固化時(shí)間應(yīng)相應(yīng)延長；固化完成后，對基材表面的缺陷、焊縫、拐角用膩?zhàn)诱移�，轉(zhuǎn)角位置要求圓滑過渡。
4、增強(qiáng)層制作
       增強(qiáng)層制作對于鋪層較少的采用連續(xù)法施工，鋪層較多的采用間斷法施工，也可采用錯(cuò)位搭接法施工；按照預(yù)先設(shè)定工藝鋪層，配置膠液時(shí)膠液固化時(shí)間控制在0.5小時(shí)，防止樹脂膠液流淌；依次鋪設(shè)裁剪好的增強(qiáng)材料，保證增強(qiáng)材料完全被膠液浸透，表面沒有干紗、白斑等現(xiàn)象。
5、防滲層及外表層制作
       待結(jié)構(gòu)層固化至有一定強(qiáng)度后，再在表面制作防滲漏層（根據(jù)要求，也可不制作），主要為短切氈層；滿足鋪層設(shè)計(jì)要求后，待防滲層固化至有一定強(qiáng)度后，再在防滲層表面涂刷樹脂膠液表面層，涂刷2~3次，每次膠液涂刷量控制在300~400g/m2；25℃以上固化24小時(shí)后可以交付使用，環(huán)境溫度較低時(shí)應(yīng)延長固化時(shí)間；固化時(shí)間延長可以提高玻璃鋼材料的力學(xué)性能和耐腐蝕性能。

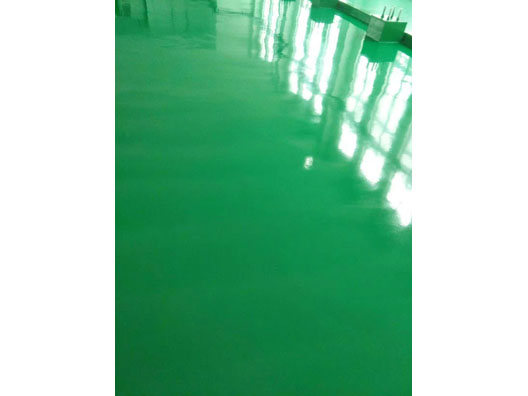

6、環(huán)氧自流平和耐酸磚防腐說明
       環(huán)氧自流平增強(qiáng)層通常為石英砂層，表面采用樹脂膠液自流平；耐酸磚防腐采用耐酸磚做增強(qiáng)層，主要控制好耐酸磚接縫的寬度，其余與玻璃鋼防腐相同。
